    ここ2、3日は朝寒くて自転車で走るのが辛くなってきましたね、今日も真冬用の
    グローブで来たけど指先が痛くなってきました。

    今回ご依頼を受けました手組みホイールは、本来は完組ホイールに使用している
    ハブを使っての組み立てです。

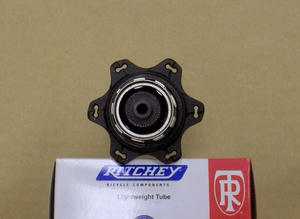

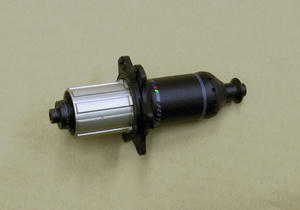

    Ritchey WCS APEX に使われているファントムフランジハブとやら。

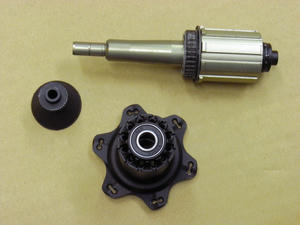

    このハブ、工具いらずで簡単にバラすことができます。
    一見ノンドライブ側はストレートプルのスポーク仕様かと見えますけど
    実は一般的なベントスポークを使います、ここが工夫だと思うんですけど
    簡単にシャフトサブアッセンブリーがハブボディから抜けることで
    長いスポークをフリーボディ側から挿入することができます。

    リッチーサイトを見ると
    最大のパフォーマンスと信頼性を実現するために、より強力で実績のある
    Jベンドスポークを使用します。」と書かれておりこだわりがあるようです。







    このファントムフランンジというやつは、ホイール組み立て自体は
    特殊なわけではありませんが、下準備のスポーク長の算出に苦労します。

    スタンダードなハブなら何本組にするかで交差する2本のスポークの角度が
    決まりますが、この変則的なスポーク孔だと角度がわかりません。

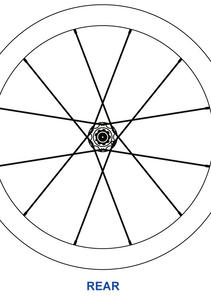

    幸いリッチーサイトでPDFで図面を提供してくれているのでこれを使って
    角度を調べます。

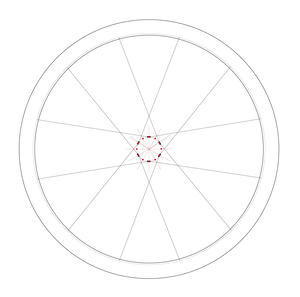

    片側12本の通常のスポーク孔(赤丸)と比べると大体4本組と6本組の
    中間ぐらい、孔が等間隔の場合だと割り切れないからそんなのないけど
    無理やり表現すれば5本組ってことになります。

    これでスポーク長は算出できますが、ちょっと不安なので原寸図を実測して
    みたらほぼ同じ、ドライブ側の場合は車軸方向の角度成分はほぼ無視できるので
    間違いはないでしょう。

    これでスポークが発注できます。
